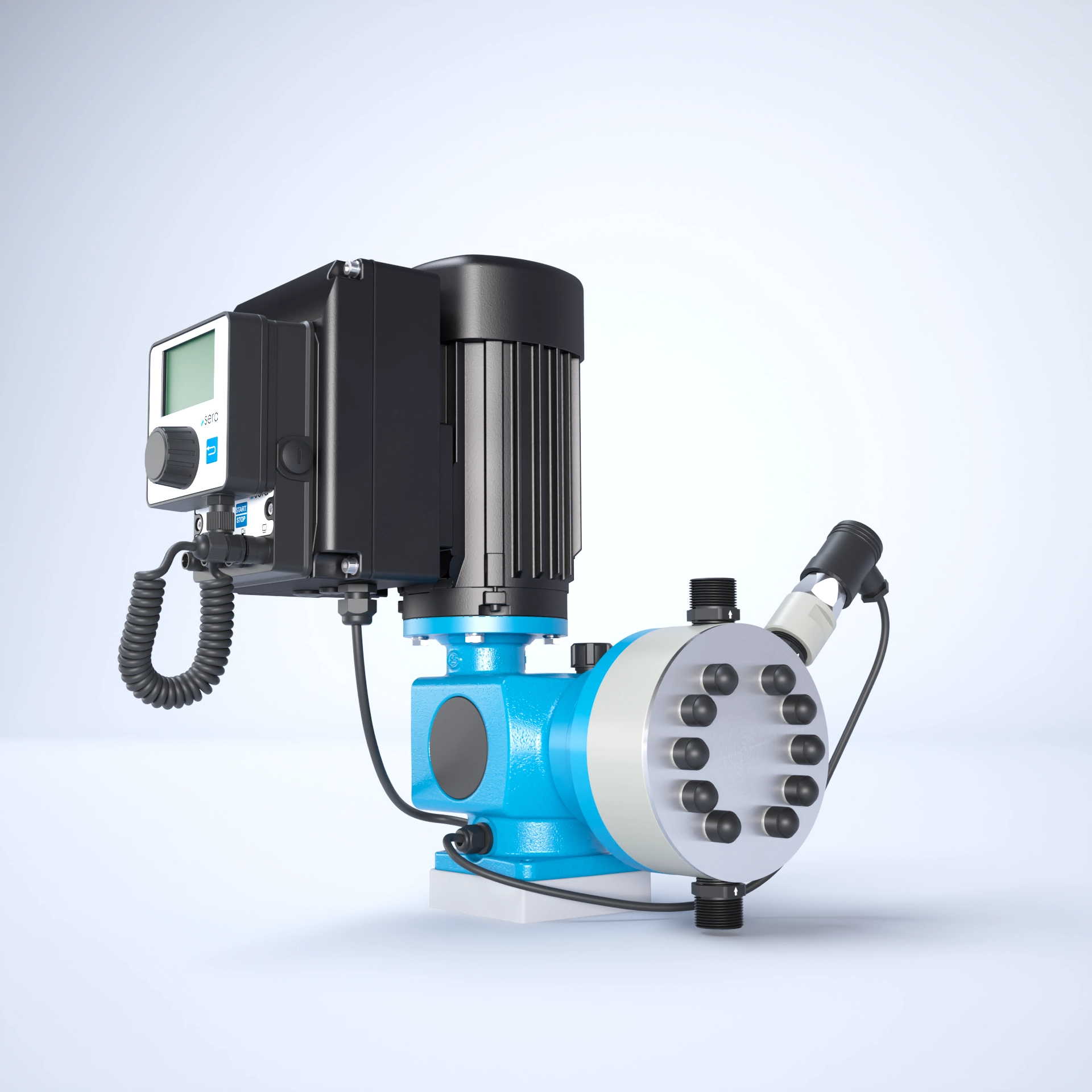

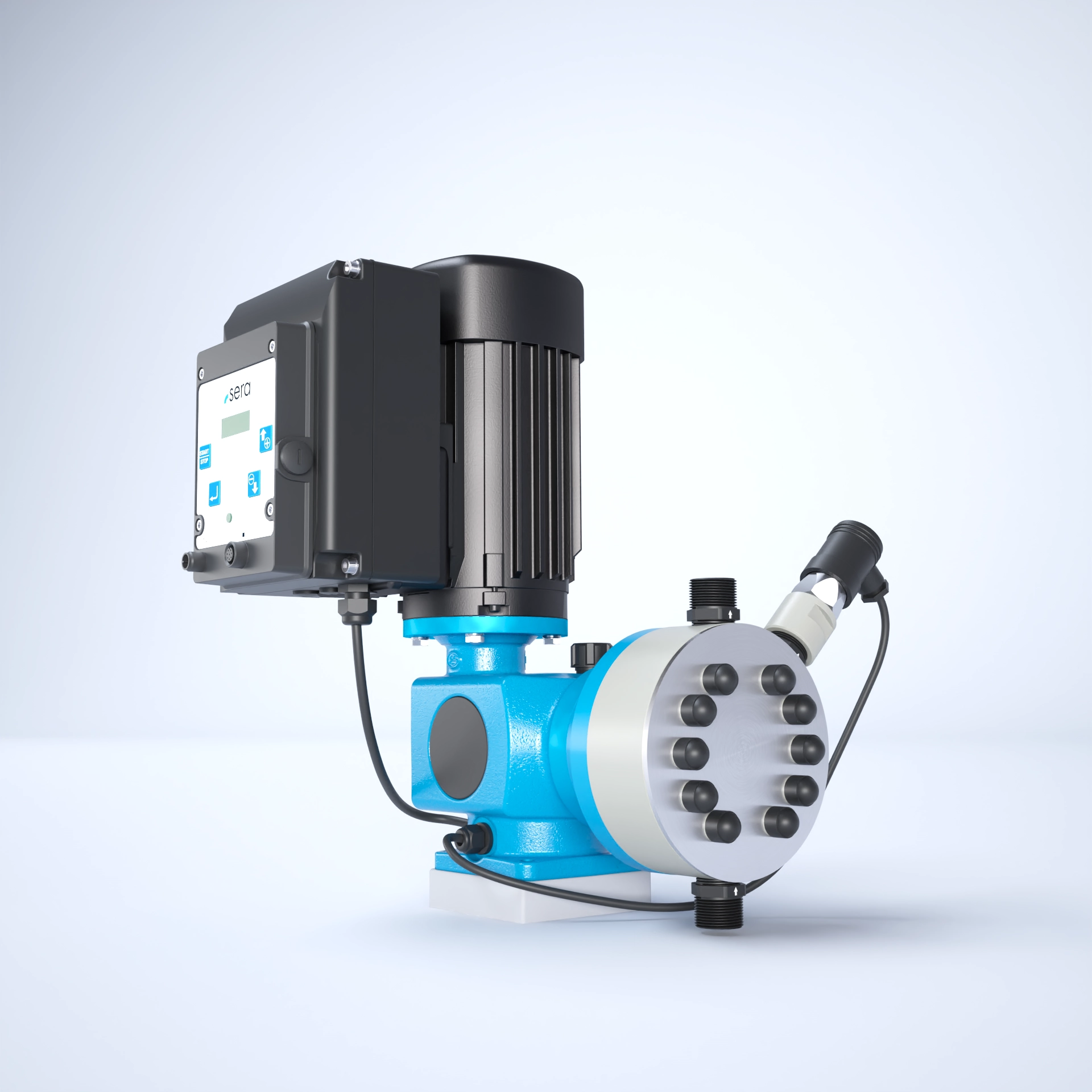

Mehrlagenmembranpumpen C409.2-ML, ansteuerbar
Durch den Einsatz der Mehrlagenmembrane können sicherheitstechnisch anspruchsvolle Dosieraufgaben realisiert werden. Erhöhte Sicherheitsanforderungen werden durch eine sichere Membranüberwachung (Druckschalter, Manometer etc.) garantiert.
- Max. Betriebsdruck
- 20 bar
- Flow rate
- 11 l/h bis 220 l/h
-

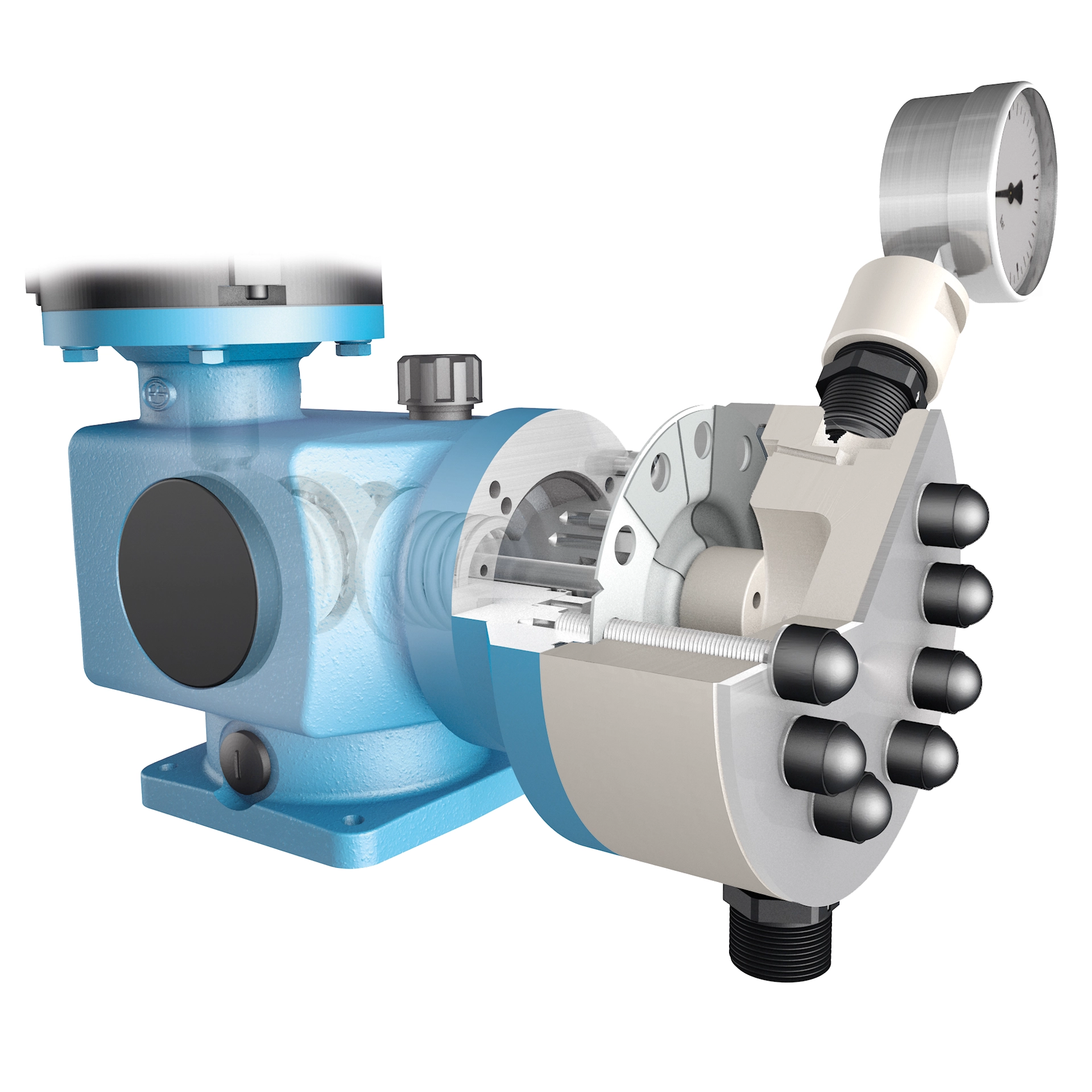

Aufbau und Funktion
Die jeweilige Antriebseinheit besteht aus einem bewährten Motorfabrikat, gekoppelt mit einem Hubgetriebe in einem robusten Gehäuse. sera Gehäuse werden auch härtesten Einsatzbedingungen gerecht. Materialdicke und Oberflächenbehandlung widerstehen selbst chemischen Angriffen. Der Förderstrom ist konstant oder stufenlos regelbar. Bei der regelbaren Ausführung geschieht dies manuell durch die Änderung der Hublänge. Die automatische Förderstromverstellung kann über folgende Optionen erfolgen:
Die Dosierpumpen können wahlweise mit zwei verschiedenen Elektroniken (Pro oder Pro+) zur Ansteuerung ausgestattet werden.
(Details siehe Downloads - Produktinformation)Stellmotoren mit Stellungsreglern zur automatischen Hublängenverstellung
- Antriebsmotor
- Gehäuse
- Hublängenverstellung
- Mehrlagenmembrane
- Membranüberwachung (mit Druckschalter)
- Pumpenkörper
- Saug- und Druckventil
- Steuerelektronik
-
Werkstoffe und Optionen
Für jedes Dosiermedium steht der optimale Werkstoff bereit!
- Ventilkugeln: 1.4401, Hastelloy, PTFE
- Ventildichtung: EPDM, FEP-ummantelt, FPM
- Antriebsmembrane: PTFE (3-lagig)
- Pumpenkörper und Ventile: 1.4571, Hastelloy, PP, PP-GFK, PVC-U, PVDF, PVDF-GFK, Titan
-
Erhältliche Ausführungen
Verschiedene Modelle sind erhältlich. Maßgeschneiderte Modelle können angefragt werden über unser Kontaktformular.
Typ Q (bei 50 Hz) p/ max. C409.2-11ML Pro 0-11 l/h max. 20 bar C409.2-11ML Pro+ 0-11 l/h max. 20 bar C409.2-17ML Pro 0-17 l/h max. 20 bar C409.2-17ML Pro+ 0-17 l/h max. 20 bar C409.2-45ML Pro 0-45 l/h max. 16 bar C409.2-45ML Pro+ 0-45 l/h max. 16 bar C409.2-110ML Pro 0-110 l/h max. 8 bar C409.2-110ML Pro+ 0-110 l/h max. 8 bar C409.2-220ML Pro 0-220 l/h max. 3 bar C409.2-220ML Pro+ 0-220 l/h max. 3 bar -
Spezifikation
Busanbindung möglich [Profibus/Profinet]
-
Downloads
-
SI01_DE_SICHERHEITSHINWEISE_Pumpen pdf // 3MB
-
TM02_DE_MEHRLAGENMEMBRANPUMPE_409_2ML_410_2ML pdf // 4MB
-
TM15_DE_STEUERUNG_Pro pdf // 3MB
-
TM04_DE_STEUERUNG_Pro__iSTEP pdf // 5MB
-
TM05_DE_INTERFACE_MODULE_PROFIBUS pdf // 557KB
-
TM07_DE_INTERFACE_MODULE_PROFINET pdf // 546KB
-
TM06_DE_MEMBRANUEBERWACHUNG_fuer_ML-_KM-Pumpen pdf // 5MB
-
PI-2003_DE_Mehrlagenmembranpumpen_4xx_2_ML pdf // 1MB
-
