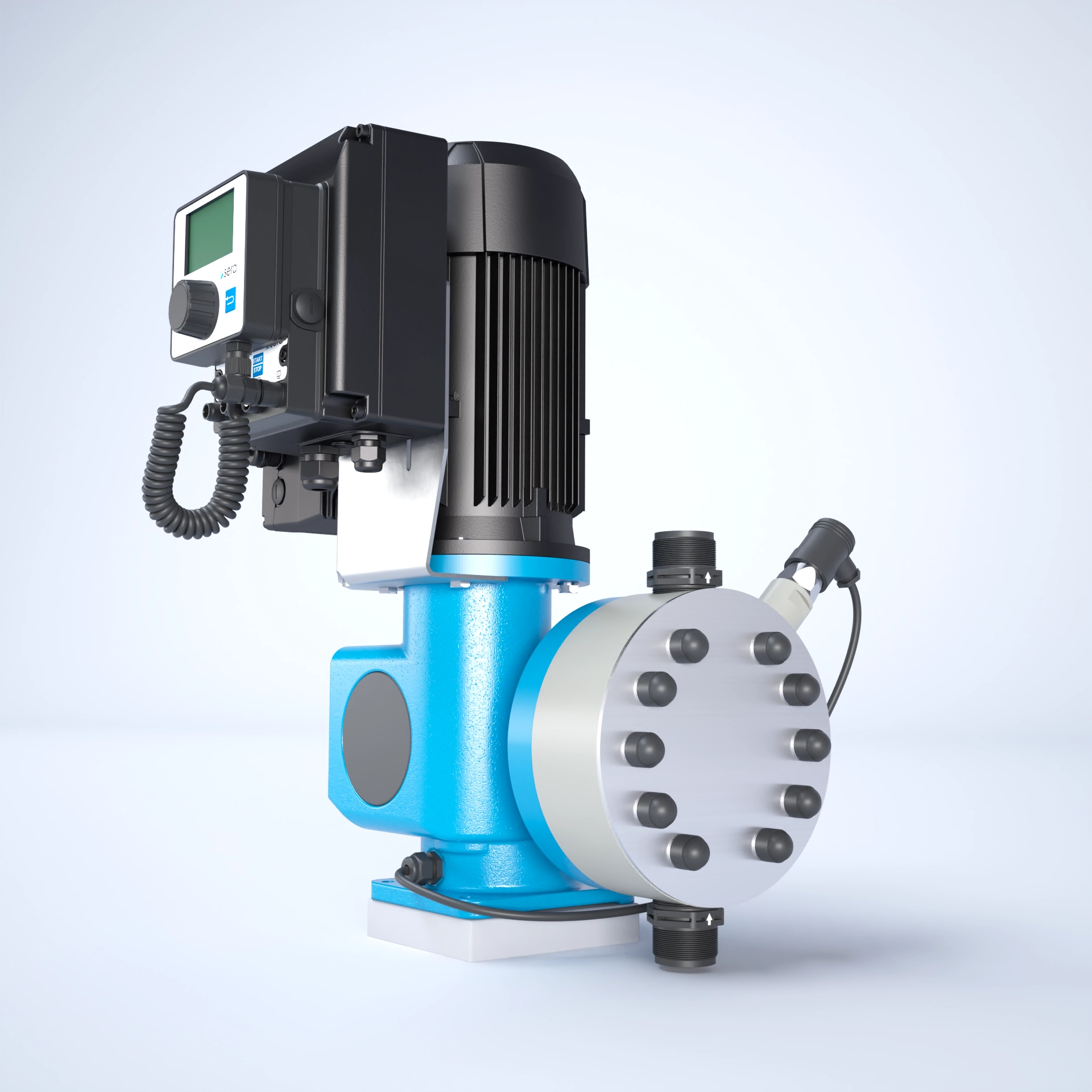

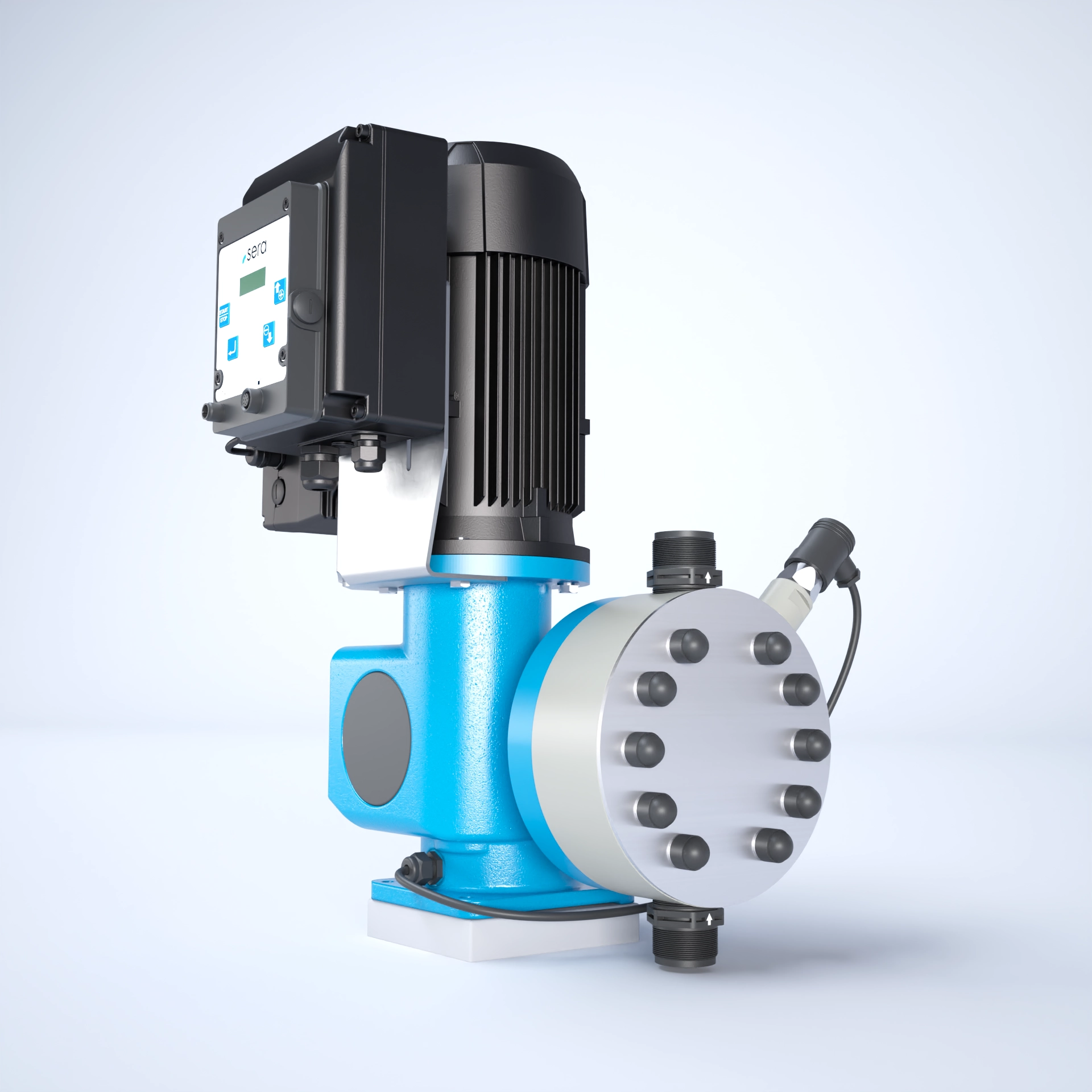

Mehrlagenmembranpumpen C410.2-ML, ansteuerbar
Durch den Einsatz der Mehrlagenmembrane können sicherheitstechnisch anspruchsvolle Dosieraufgaben realisiert werden. Eine große Sicherheit wird durch eine Membranüberwachung (Druckschalter, Manometer etc.) gewährleistet.
- Max. Betriebsdruck
- 15 bar
- Flow rate
- 135 l/h bis 1.200 l/h
-

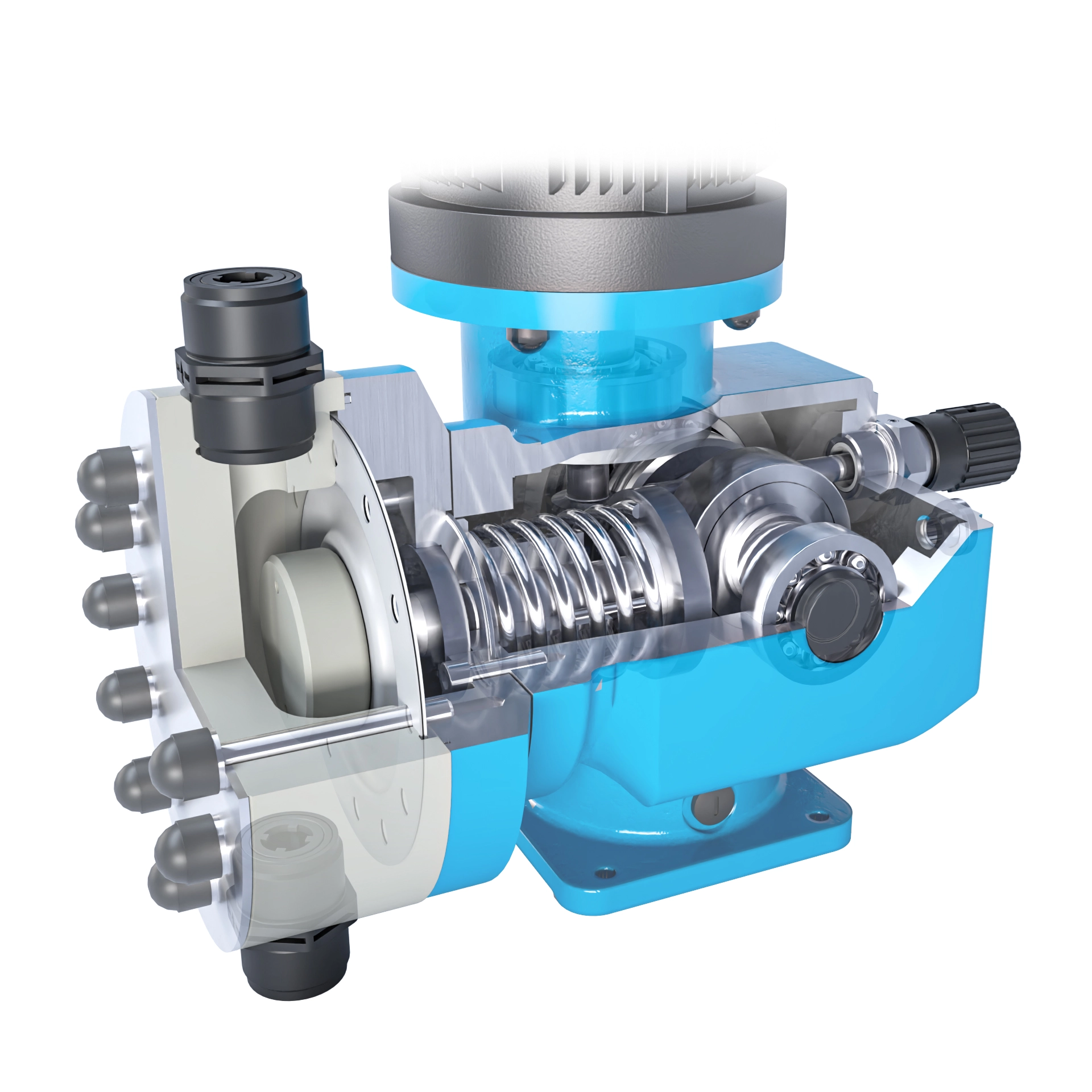

Aufbau und Funktion
Die jeweilige Antriebseinheit besteht aus einem bewährten Motorfabrikat, gekoppelt mit einem Hubgetriebe in einem robusten Gehäuse. sera Gehäuse werden auch härtesten Einsatzbedingungen gerecht. Materialdicke und Oberflächenbehandlung widerstehen selbst chemischen Angriffen. Der Förderstrom ist konstant oder stufenlos regelbar. Bei der regelbaren Ausführung geschieht dies manuell durch die Änderung der Hublänge. Die automatische Förderstromverstellung kann über folgende Optionen erfolgen:
Die Dosierpumpen können wahlweise mit zwei verschiedenen Elektroniken (Pro oder Pro+) zur Ansteuerung ausgestattet werden.
(Details siehe Downloads - Produktinformation)Stellmotoren mit Stellungsreglern zur automatischen Hublängenverstellung
- Antriebsmotor
- Gehäuse
- Hublängenverstellung
- Mehrlagenmembrane
- Membranüberwachung (mit Druckschalter)
- Pumpenkörper
- Saug- und Druckventil
- Steuerelektronik
-
Werkstoffe und Optionen
Für jedes Dosiermedium steht der optimale Werkstoff bereit!
- Ventilkugeln: 1.4401, Hastelloy, PTFE
- Ventildichtung: EPDM, FEP-ummantelt, FPM
- Antriebsmembrane: PTFE (3-lagig)
- Pumpenkörper und Ventile: 1.4571, Hastelloy, PP, PP-GFK, PVC-U, PVDF, PVDF-GFK, Titan
-
Erhältliche Ausführungen
Verschiedene Modelle sind erhältlich. Maßgeschneiderte Modelle können angefragt werden über unser Kontaktformular.
Typ Q (bei 50 Hz) p/ max. C410.2-135ML Pro 0-135 l/h max. 15 bar C410.2-135ML Pro+ 0-135 l/h max. 15 bar C410.2-500ML Pro 0-500 l/h max. 10 bar C410.2-500ML Pro+ 0-500 l/h max. 10 bar C410.2-1200ML Pro 0-1.200 l/h max. 5 bar C410.2-1200ML Pro+ 0-1.200 l/h max. 5 bar -
Spezifikation
Busanbindung möglich [Profibus/Profinet]
-
