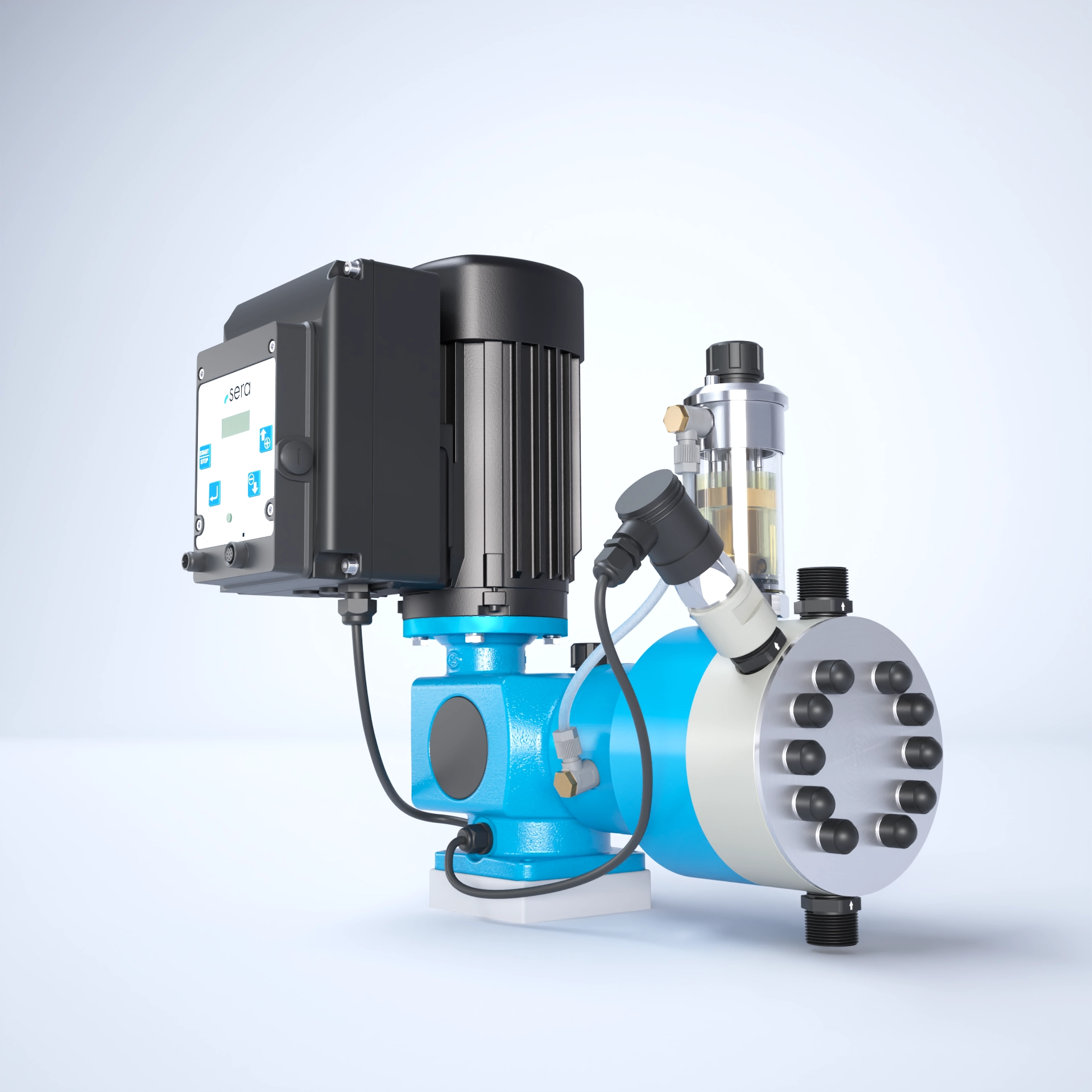

Kolbenmembranpumpen Typ C409.2 KM, ansteuerbar
sera Kolbenmembranpumpen vom Typ C409.2-KM sind leckagefreie oszillierende Verdrängerpumpen. Sie vereinigen ideal den hohen Förderdruck einer Kolbenpumpe mit der vollkommenen Dichtheit einer Membranpumpe.
- Max. Betriebsdruck
- 80 bar
- Flow rate
- 7,5 l/h bis 190 l/h
-
Aufbau und Funktion
Die jeweilige Antriebseinheit besteht aus einem bewährten Motorfabrikat, gekoppelt mit einem Hubgetriebe in einem robusten Gehäuse. sera Gehäuse werden auch härtesten Einsatzbedingungen gerecht. Materialdicke und Oberflächenbehandlung widerstehen selbst chemischen Angriffen. Der Förderstrom ist konstant oder stufenlos regelbar. Bei der regelbaren Ausführung geschieht dies manuell durch die Änderung der Hublänge. Die automatische Förderstromverstellung kann über folgende Optionen erfolgen:
Die Dosierpumpen können wahlweise mit zwei verschiedenen Elektroniken (Pro oder Pro+) zur Ansteuerung ausgestattet werden.
(Details siehe Downloads - Produktinformation)Stellmotoren mit Stellungsreglern zur automatischen Hublängenverstellung
- Antriebsmotor
- Gehäuse
- Hublängenverstellung
- Hydraulikausgleichsventil
- Mehrlagenmembrane
- Membranüberwachung (mit Druckschalter)
- Pumpenkörper
- Saug- und Druckventil
- Steuerelektronik
-
Werkstoffe und Optionen
Für jedes Dosiermedium steht der optimale Werkstoff bereit!
- Ventilkugeln: 1.4401, Hastelloy, PTFE
- Ventildichtung: EPDM, FEP-ummantelt, FPM
- Antriebsmembrane: PTFE (3-lagig)
- Pumpenkörper und Ventile: 1.4571, Hastelloy, PP, PP-GFK, PVC-U, PVDF, PVDF-GFK, Titan
-
Erhältliche Ausführungen
Verschiedene Modelle sind erhältlich. Maßgeschneiderte Modelle können angefragt werden über unser Kontaktformular.
Typ Q (bei 50 Hz) p/ max. C409.2-7,5KM Pro+ 0-7,5 l/h max. 80 bar C409.2-7,5KM Pro 0-7,5 l/h max. 80 bar C409.2-10KM Pro 0-10 l/h max. 80 bar C409.2-10KM Pro+ 0-10 l/h max. 80 bar C409.2-18KM Pro 0-18 l/h max. 50 bar C409.2-18KM Pro+ 0-18 l/h max. 50 bar C409.2-45KM Pro 0-45 l/h max. 25 bar C409.2-45KM Pro+ 0-45 l/h max. 25 bar C409.2-95KM Pro 0-95 l/h max. 16 bar C409.2-95KM Pro+ 0-95 l/h max. 16 bar C409.2-190KM Pro 0-190 l/h max. 8 bar C409.2-190KM Pro+ 0-190 l/h max. 8 bar -
Spezifikation
Busanbindung möglich [Profibus/Profinet]
-
